Color

Используется для управления цветом. Поддерживает RGB и HSV палитры.

MODBUS

Основные свойства

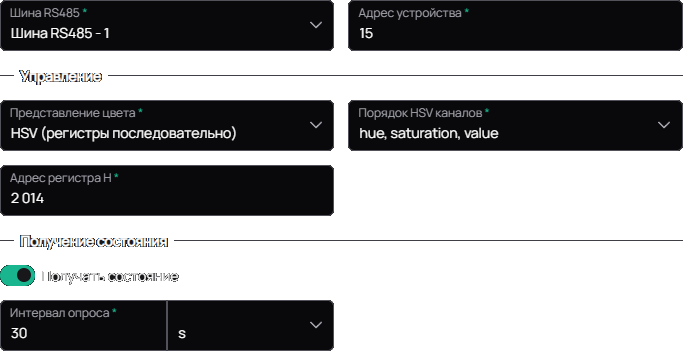

Пример конфигурации

Шина RS485

Шина RS485, к которой подключено устройство.

Адрес устройства

Адрес устройства на шине RS485.

Представление цвета

Цвет может быть представлен в HSV и RGB палитрах, для каждого компонента цвета указывается свой адрес регистра.

Порядок компонентов

Определяет, в каком порядке расположены регистры компонентов цвета.

Адрес регистра *

Адрес регистра компонента цвета.

Note

Если регистры расположены последовательно, достаточно указать порядок компонентов и адрес первого компонента.

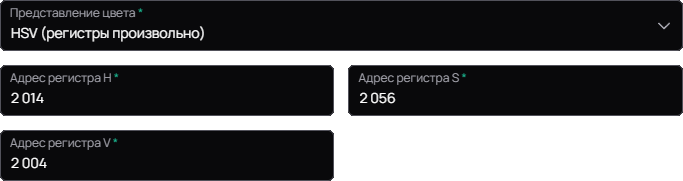

Если регистры имеют произвольные номера, то нужно указать адрес для каждого компонента.

Опциональные свойства

Получать состояние

Включение механизма чтения состояния переключателя из регистра.

Интервал опроса

Периодичность, с которой будет выполняться чтение из регистра.

MQTT

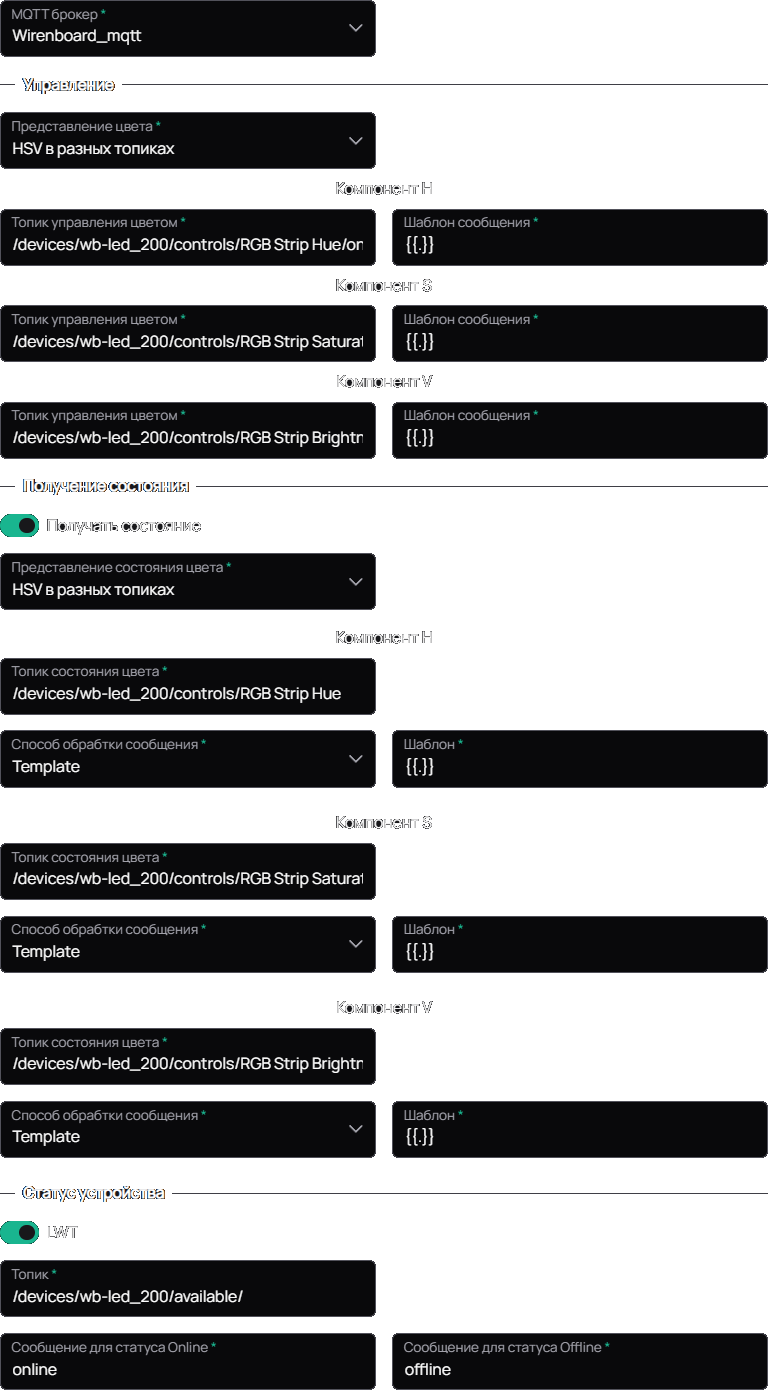

Пример конфигурации

Основные свойства

MQTT брокер

MQTT брокер, к которому подключено устройство.

Представление цвета

Вариант представления цвета.

Топик управления цветом

Топик, который будут отправляться сообщения для установки цвета.

Шаблон сообщения

Шаблон сообщения для отправки.

Note

В сообщении нужно указать позицию куда поместить устанавливаемое значение компонента цвета.

Если значения компонентов отправляются в разные топики, нужно использовать конструкцию-плейсхолдер {{.}}.

Если значения компонентов оправляются в один топик, нужно использовать следующие плейсхолдеры: для HSV - {{h}}, {{s}}, {{v}}; для RGB - {{r}}, {{g}}, {{b}}.

Опциональные свойства

Получать состояние

Включение механизма получения состояния из топика.

Представление состояния цвета

Вариант представления цвета.

Топик состояния цвета

Топик, который будут отправляться сообщения для установки цвета.

Способ обработки сообщения

Правила, по которым из сообщения извлекается требуемое значение. Подробнее в разделе Обработка ответа.

LWT

Механизм, позволяющий отслеживать потерю соединения с устройством. Подробнее в разделе LWT.
