Устройства

Устройства являются представлением реального оборудования в системе. Устройство состоит из юнитов. Набор юнитов зависит от типа, значения свойств и логики работы устройства.

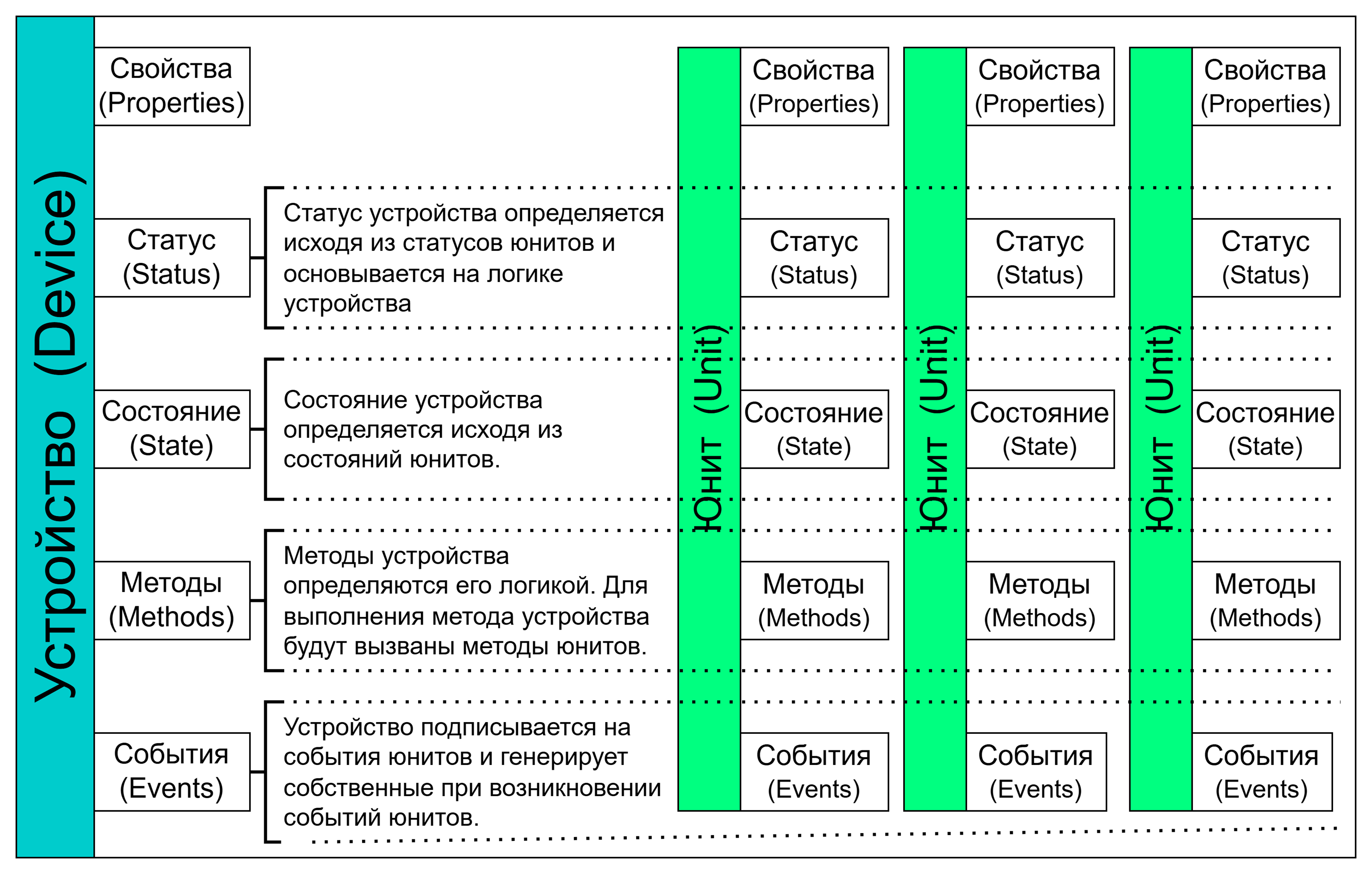

Общая структура устройства

Пользователь системы в основном взаимодействует с атрибутами устройств, атрибуты юнитов являются системными и носят информационный характер. Исключением являются только свойства юнитов, которые доступны для редактирования пользователем.

Для примера рассмотрим шлюз кондиционера ONOKOM MD-1-MB-B. Окно устройства в админ-панели выглядит следующим образом:

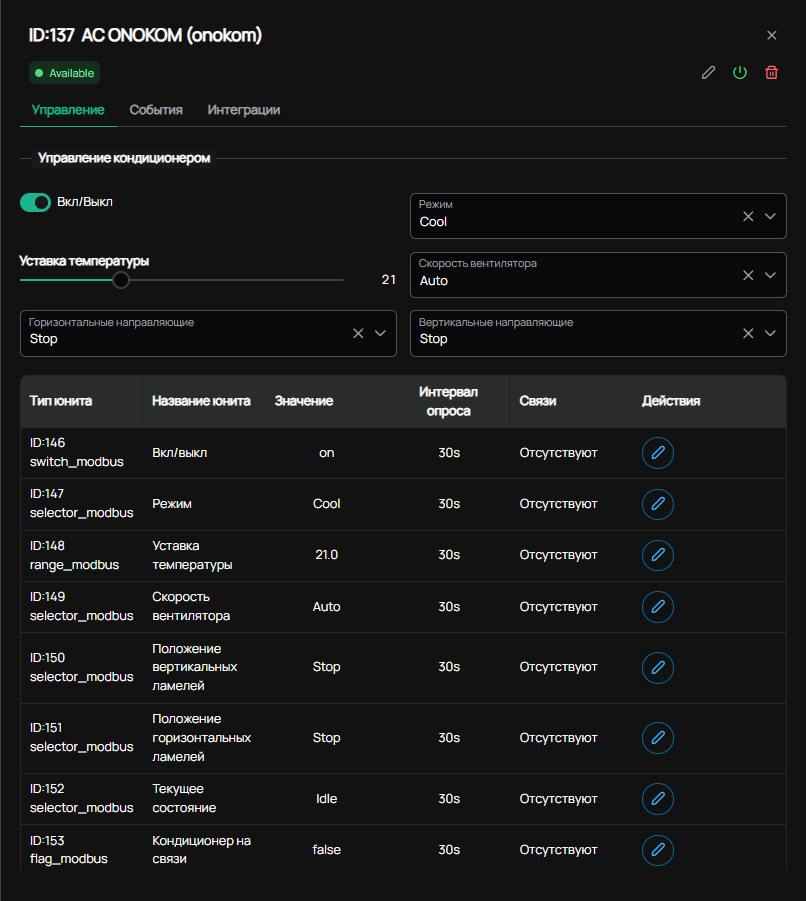

Окно устройства ONOKOM MD-1-MB-B

В нижней части находится таблица юнитов, из которых состоит устройство. В данном случае каждый юнит реализует конкретную функцию устройства. Например, юнит id146 отвечает за включение/выключение кондицианера, id147 - за выбор режима работы и т.д.

Свойства

Свойства можно разделить на 2 группы: общие и частные.

Базовые

К общим относятся свойства характерные для любого устройства:

• Категория
• Тип
• Название
• Помещение

Частные

К частным относятся свойства конкретного типа устройства.

Для устройства из примера:

• Шина Modbus
• Адрес устройства
• Модель устройства

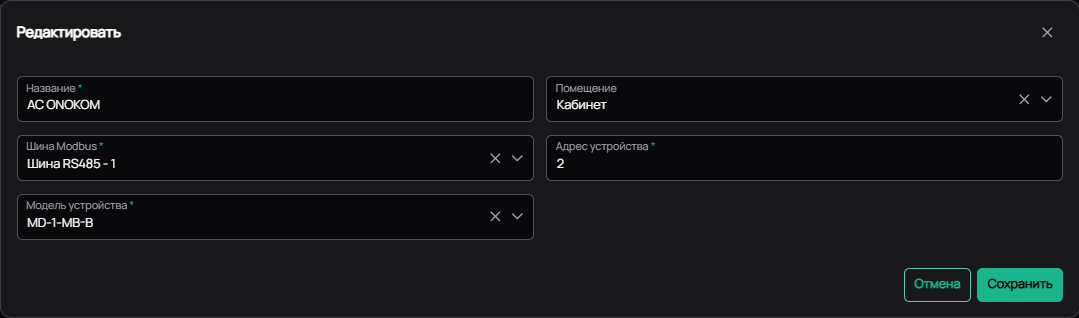

Пример свойств устройства ONOKOM MD-1-MB-B

Методы

Методы устройства определяются типом и логикой работы устройства. Для выполнения метода устройства будут вызваны методы юнитов. Набор методов реализует функционал устройства.

Например:

• Включить кондиционер
• Выключить кондиционер
• Установить режим работы
• Установить целевую температуру
• Установить скорость вентилятора

и т.д.

В окне устройства есть элементы управления, позволяющие вызывать методы.

Состояние

Состояние - это набор значений всех параметров устройства в текущий момент времени. Состояние устройства определяется исходя из состояний юнитов.

Текущее состояние можно увидеть в окне устройства, на панели управления.

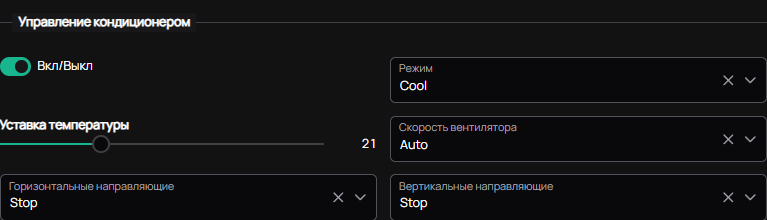

Пример панели управления ONOKOM MD-1-MB-B

События

Устройство отслеживает события юнитов и генерирует собственные при возникновении событий юнитов.

Например, при изменении состояния юнита id146 с выключено на включено, юнит сгененрирует соответствующее событие. Устройство, в свою очередь, сгенерирует собственное событие on_state_on.

События выступают в роли триггеров для действий в системе, для каждого события могут быть настроены действия.

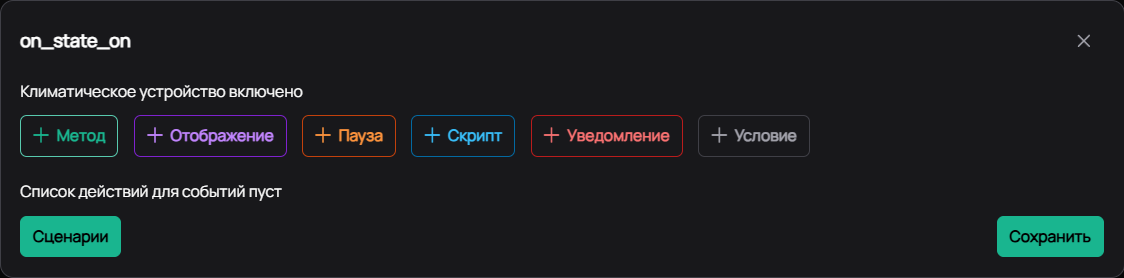

Окно настройки действий для события on_state_on

Статус

Статус устройства определяется исходя из статусов юнитов и основывается на логике устройства.

Возможные статусы:

• Available. Устройство доступно и нормально функционирует.
• Warning. Устройство доступно и функционирует, но есть некритичные ошибки.
• Error. Устройство доступно, но есть критичные ошибки.
• Unavailable. Устройство недоступно.
• Disabled. Устройство отключено.
• Unconfigured. Устройство не сконфигурировано.
• Undefined. Статус устройства не определен.
